YAMAHA Rio1608-D

Patch d'entrée/sorties numérique, protocole DANTE, 16 IN, 8 OUT, 4 OUT AES/EBU

Descriptions détaillées

Caractéristiques techniques

Le son et la flexibilité

Les racks d'entrées/sorties de la série R utilisent le protocole réseau audio Dante pour une flexibilité et une liberté d'installation exceptionnelle, tout en offrant un son naturel et musical qui fait ressortir tout le potentiel sonore des consoles de mixage. Ils permettent également une redondance pour une fiabilité maximale dans n'importe quelle application. Quatre modèles peuvent répondre à un large éventail d'exigences en entrées et en sorties.

Le protocole réseau Dante contribue à une plus grande évolutivité et une grande flexibilité du système

Le protocole de réseau audio Dante développé par Audinate offre une évolutivité du système et une polyvalence exceptionnelles. Le nombre requis d'entrées et sorties audio peut être placé là où il est nécessaire, et le réseau a la capacité de mettre en œuvre des connexions redondantes, afin d'assurer une sécurité de câblage optimale. Avec les composants réseau de la série CL, un système de câblage en "daisy chain" peut facilement être mis en place sans avoir besoin de switches réseau. Le logiciel Dante Controler fonctionnant sur un ordinateur permet d'effectuer aisément le patch complet du réseau Dante par la simple visualisation de tous les appareils connectés au réseau.

Prise en charge de la série CL console ainsi que d'autres systèmes en Dante

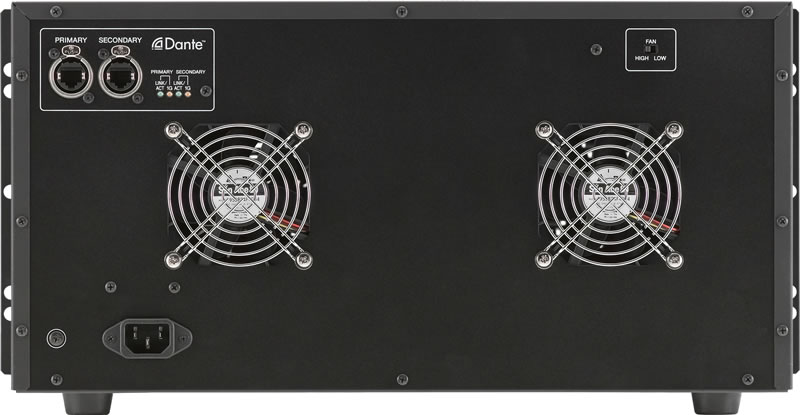

Les composants de la série CL ne sont pas les seuls appareils audio professionnels Yamaha qui travaillent avec les racks Rio. Avec la carte Dante-MY16-AUD Audinate installée, les M7CL, LS9, DME64N, et d'autres appareils compatibles Yamaha pro-audio peuvent être utilisés avec les racks Rio via le résean Dante. Le Rio3224-D, le Rio1608-D et le préampli Ri8-D peuvent même être contrôlé directement depuis l'interface de la console M7CL, LS9 ou autre console compatible.

Système de compensation automatique des gains analogiques (série CL seulement)

Lorsque plusieurs consoles sont connectées à un rack d'entrées/sorties, des ajustements de gain analogique faites par les opérateurs de console peuvent entraîner des changements de niveau inattendus. Les racks Rio disposent d'une fonction de compensation de gain qui fonctionne avec des consoles de CL pour compenser automatiquement les réglages de gain analogique dans l'étage numérique, de sorte que le niveau sonore émis à partir du rack Rio sur le réseau reste constant.

Caractéristiques techniques
  • Sampling frequency rate
    • Internal : 44.1kHz, 48kHz, 88.2kHz, 96kHz
    • External : 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 88.2kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 96kHz: +4.1667%, +0.1%, -0.1%, -4.0%
  • Signal delay : Less than 3ms INPUT to OUTPUT, connect with CL5 using Dante, Dante Receive Latency set to 0.25ms (one way), Fs=48kHz
  • Total harmonic distortion : Less than 0.05% [email protected]+4dBu into 600Ω, Fs=44.1kHz, 48kHz / Less than 0.05% [email protected]+4dBu into 600Ω, Fs=88.2kHz, 96kHz INPUT to OUTPUT, Input Gain = Min.
  • Frequency response : +0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, INPUT to OUTPUT, Fs=44.1kHz, 48kHz / +0.5, -1.5dB 20Hz-40kHz, refer to +4dBu output @1kHz, INPUT to OUTPUT, Fs=88.2kHz, 96kHz
  • Dynamic range : 108dB typ., INPUT to OUTPUT, Input Gain = Min
  • Crosstalk : -100dB, adjacent INPUT/OUTPUT channels, Input Gain = Min.
  • Power requirements : US/Canada: 120V 60Hz, Japan: 100V 50/60Hz, China: 110-240V 50/60Hz, Korea: 220V 60Hz, Other: 110-240V 50/60Hz
  • Power consumption : 70W
  • Operating temperature range: 0 - 40?
  • Storage temperature range: -20 - 60?

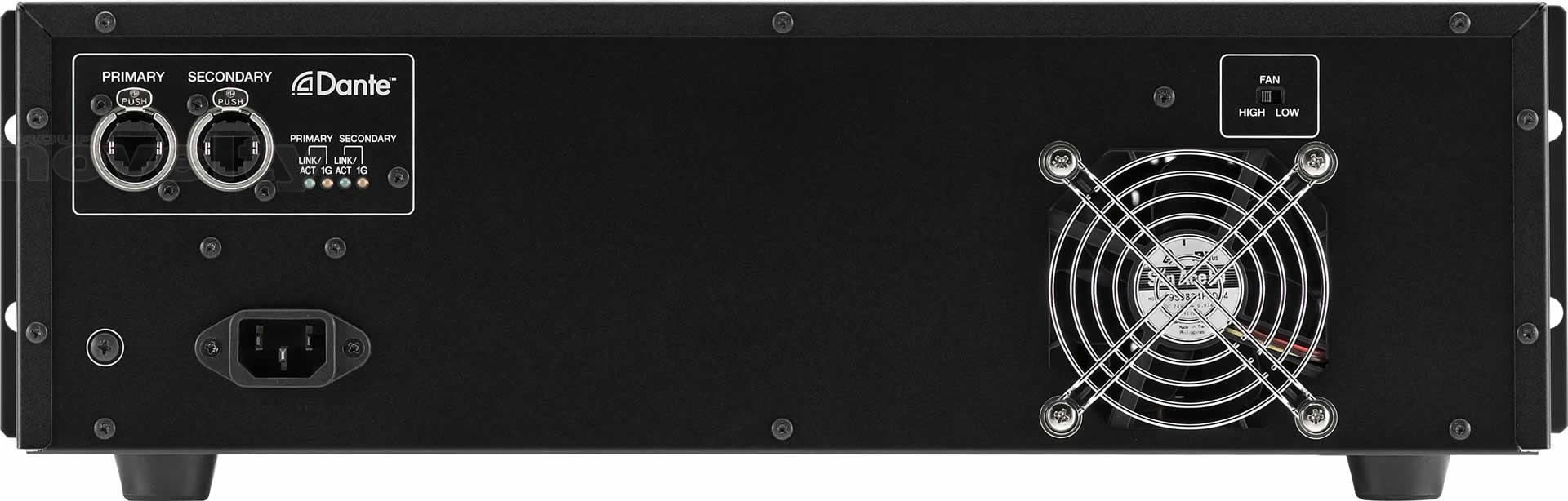

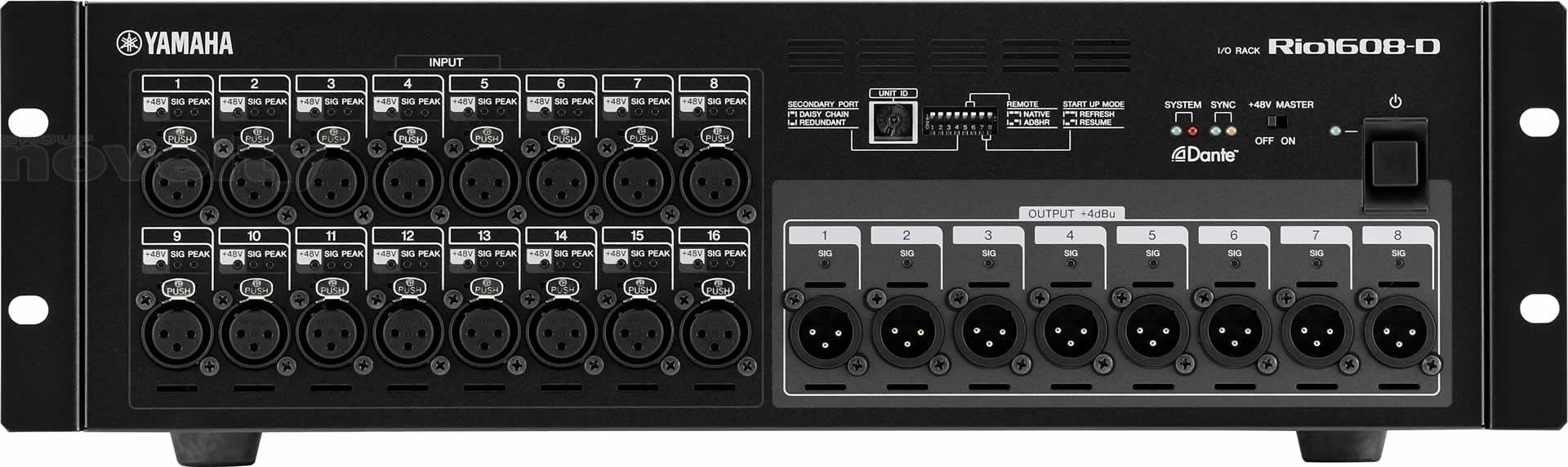

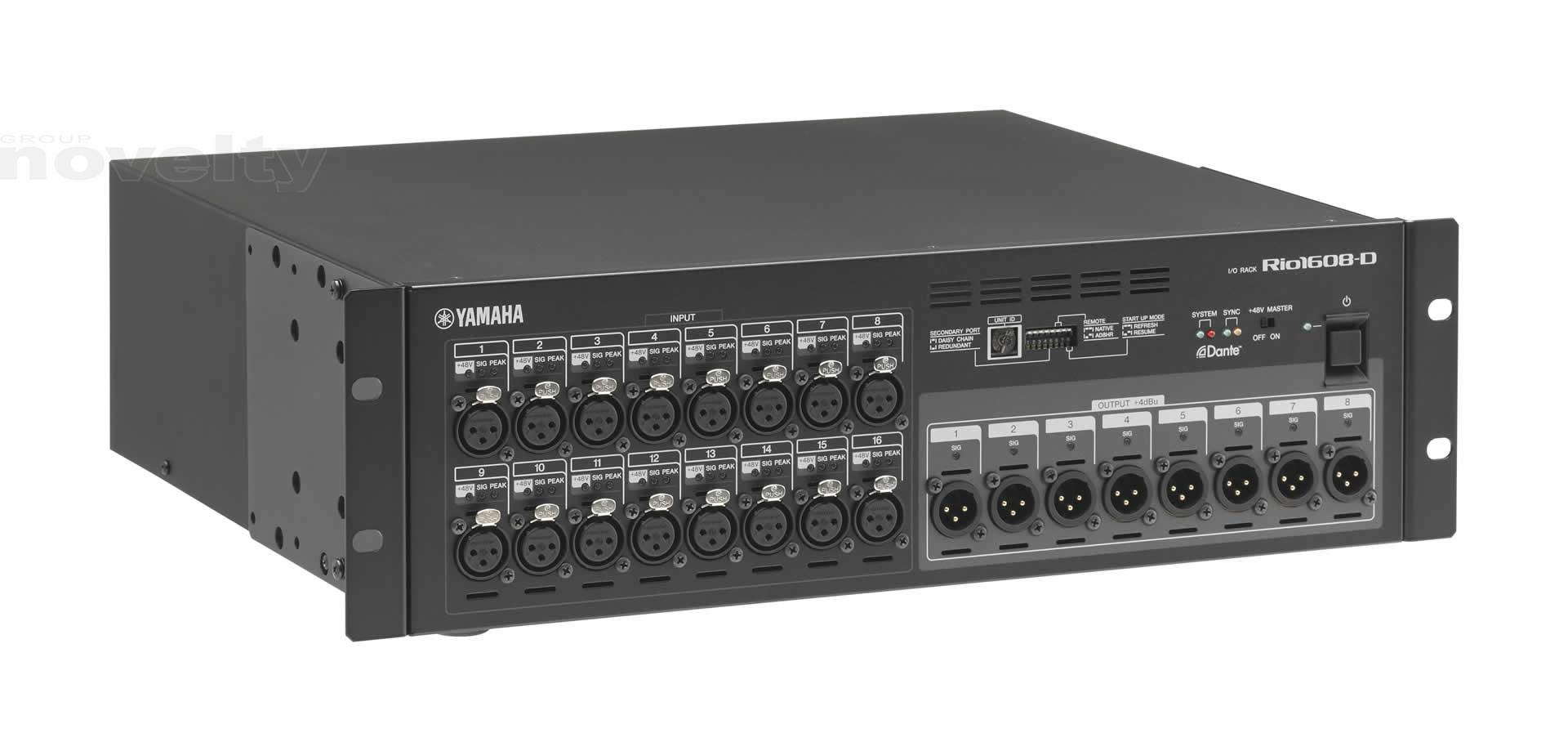

The Yamaha Rio1608-D is a Dante-compatible I/O rack, featuring 16 analog inputs, 8 analog outputs, and 4 Stereo AES/EBU outputs.

Long Distance Dante Network Capability - Low-latency, low-jitter audio can be transferred over distances up to 100 meters* between devices via standard Ethernet cables using the Dante network protocol. The Rio can be used as a general-purpose I/O box for the Dante network. Supported sampling rates are 44.1 kHz, 48 kHz, 88.2 kHz, and 96 kHz.?(* Depending on the type of cable used)

Remotely Controllable Internal Head Amplifiers - Internal head amplifier parameters can be remotely controlled from a compatible device.

Gain Compensation Function - If the Rio’s Gain Compensation function is enabled from a?supported device that lets you set gain compensation (such as CL series products), the subsequent fluctuations in analog gain will be compensated for by internal digital gain. The audio signal will be output to a Dante network with a gain level that was fixed immediately before the Gain Compensation function was enabled. In this way, you can set the gain individually for FOH and MONITOR even if they share the same channel.

Direct Audio In/Out with a Connected Computer - Connecting the Rio with a standard Ethernet cable to a computer that has a Dante Virtual Soundcard installed enables you to directly input or output audio signals without using an audio interface device.

About DANTE - The Rio1608-D features Dante technology as a protocol to transmit audio signals. Dante is a network protocol developed by Audinate (link). It is designed to deliver multi-channel audio signals at various sampling and bit rates, as well as device control signals over a Giga-bit?Ethernet (GbE) network. Dante also offers the following benefits:
  • Dante transmits up to 512 in/512 out, for a total 1024 channels (in theory) of audio over a GbE network. (The Rio1608-D features 16 in/8 out with a 24/32-bit resolution.)
  • Dante-enabled devices will automatically configure their network interfaces and find each other on the network. You can label Dante devices and their audio channels with names that make sense to you.
  • Dante uses high accuracy network synchronization standards to achieve sample-accurate playback with extremely low latency and jitter. Four types of latency are available on the Rio: 0.25 msec, 0.5 msec, 1.0 msec, and 5.0 msec. Dante supports redundant connections via primary and secondary networks to defend against unforeseen difficulties.
  • Connecting a computer to Dante network over Ethernet enables you to directly input or output audio signals without using any audio interface devices. By taking advantages of these benefits, you can skip any complicated procedures to automate connections and setups of Dante-enabled devices, remotely control I/O racks or amplifiers from a mixing console, or make multi-track recordings to a DAW, such as Nuendo, installed on a computer in the network.
Informations
Propriétés techniques
  • Consommation électrique : 70 W
  • Dimensions en flight-case (X1) : … mm

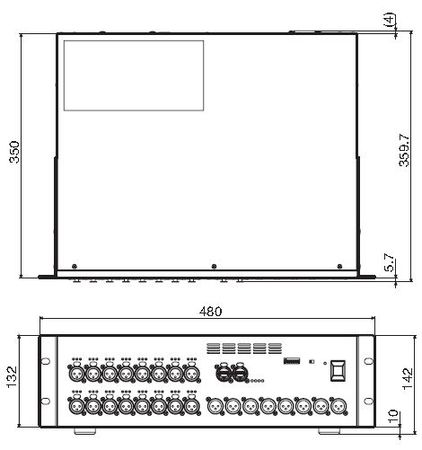

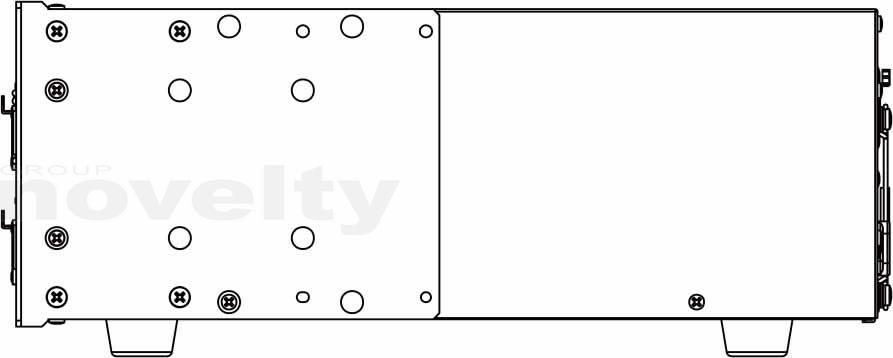

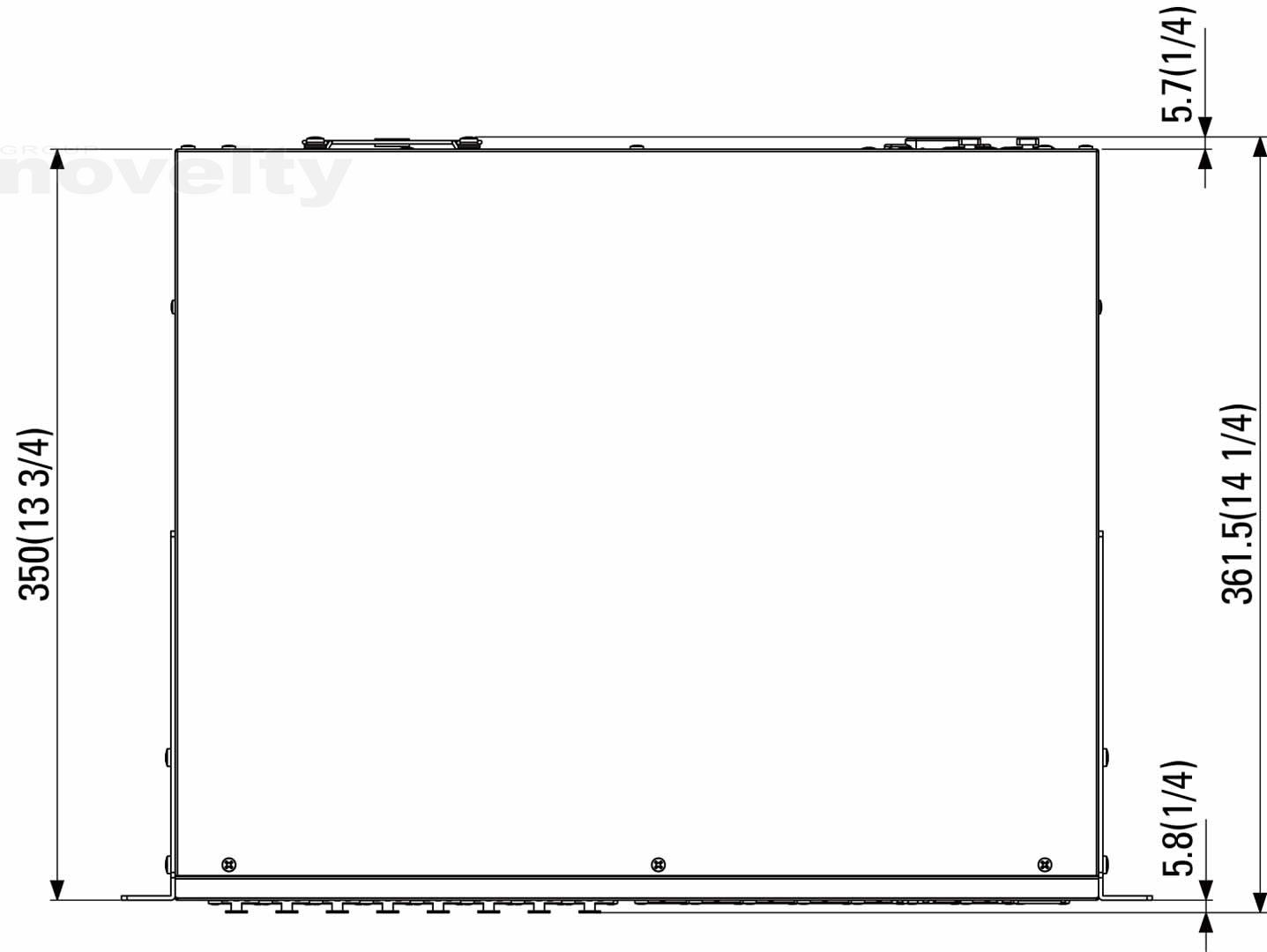

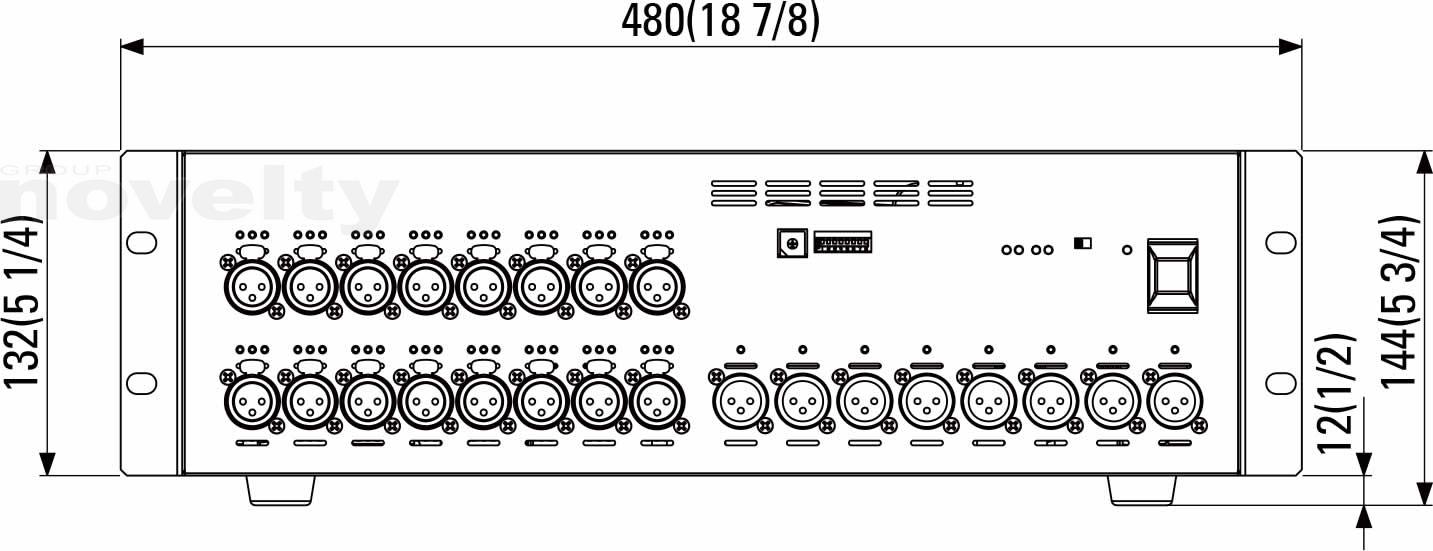

  • Dimensions unitaires : 480 x 144 x 362 mm
  • Poids en flight-case (X1) : … kg
  • Poids unitaire : 8,8 kg
